製品詳細
起源の場所: 中国
ブランド名: PILEDS
証明: CE ROSH BIS
モデル番号: H802RA
支払及び船積みの言葉
最小注文数量: 1
価格: USD100
パッケージの詳細: カートン
受渡し時間: 5
支払条件: T/T,L/C
供給の能力: 300+PCS+日
製品名: |
dmxはコントローラーを導いた |
出力電流: |
4 港湾 |
制御モード: |
DMX512 |
DMXチャネル: |
3CH |
DMXコネクタ: |
5pin |
サイズ: |
L215*W50*H33mm |
入力電圧: |
AC85-265V |
材料: |
アルミ合金 |
名前: |
dmxはコントローラーを導いた |
出力: |
144W |
パッケージ: |
カートンボックス |
保護レベル: |
IP20 |
保証: |
2 年 |
体重: |
0.3kg |
作業温度: |
-20~60℃ |
製品名: |
dmxはコントローラーを導いた |
出力電流: |
4 港湾 |
制御モード: |
DMX512 |
DMXチャネル: |
3CH |
DMXコネクタ: |
5pin |
サイズ: |
L215*W50*H33mm |
入力電圧: |
AC85-265V |
材料: |
アルミ合金 |
名前: |
dmxはコントローラーを導いた |
出力: |
144W |
パッケージ: |
カートンボックス |
保護レベル: |
IP20 |
保証: |
2 年 |
体重: |
0.3kg |
作業温度: |
-20~60℃ |

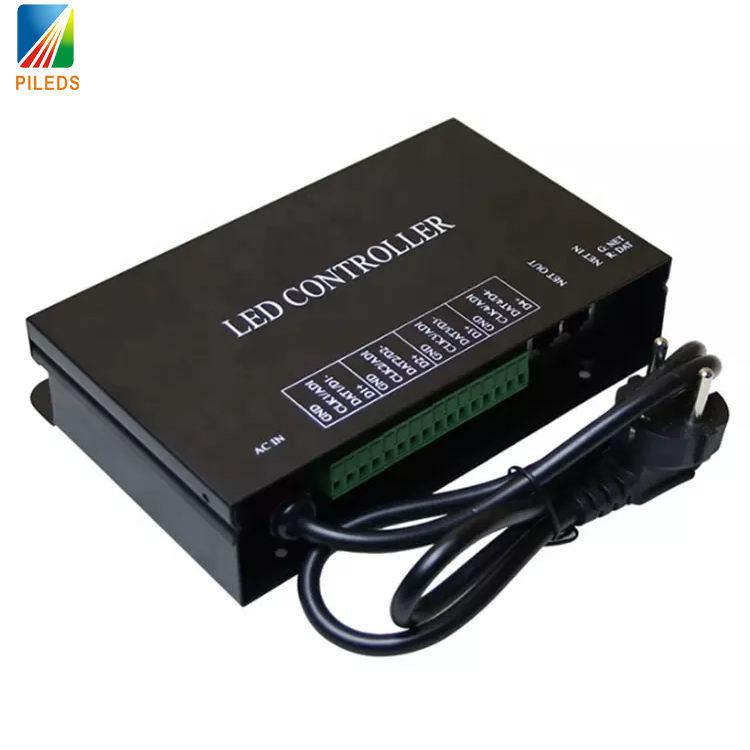

H802RA 4 ポート ((4096 ピクセル) Salve LED ピクセルコントローラ;MADRIXSのためのArt-Net プロトコルをサポート,またはマースターコントローラ ((H803TV/
H802RA,4ポート ((4096ピクセル) 膏 LED ピクセルコントローラ;MADRIXのためのArt-Netプロトコルをサポート,コンピュータネットワークまたはマースターコントローラで動作する必要があります ((H803TV/H803TC)
1紹介
H802RAは,イーサネットプロトコルを採用し,Art-Netプロトコルをサポートする4ポート出力コントローラである.複数の種類のLEDドライバチップをサポートし,DMX512ドライバチップをアドレスすることができます.入力ネットワークインターフェイスは,マスターコントローラまたはコンピュータに接続することができます.
オンラインソフトウェアは"LED Studio"と"MADRIX"で,オフラインソフトウェアは"LED Build"です.
2サポートドライバーチップ
DMX512, HDMX, LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS512, UCS8904,APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532など
UCS8904では,H802RAは最大3200ピクセルを制御する.
他のチップでは,H802RAは最大4096ピクセルを制御する.
3パフォーマンス
(1) 4つのポートで 最大4096ピクセルを制御する
(2) Art-Net プロトコルをサポートし,H802RA が MADRIX と連携できるようにする.
(3) TMとUCS DMX512ドライバチップのアドレス,例えばTM512,UCS512.
(4) LEDスタジオによってリピッターまたはアンプとして設定.
(5) マスターコントローラーまたはコンピュータで作業する.

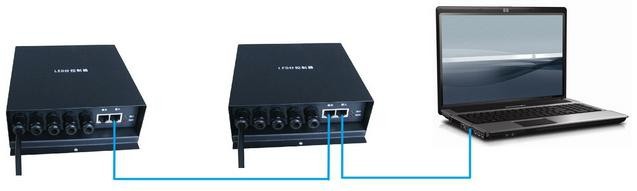

制御装置の間の距離は最大100mである.

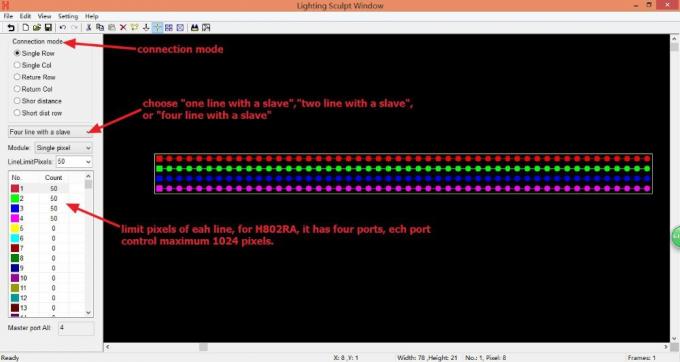

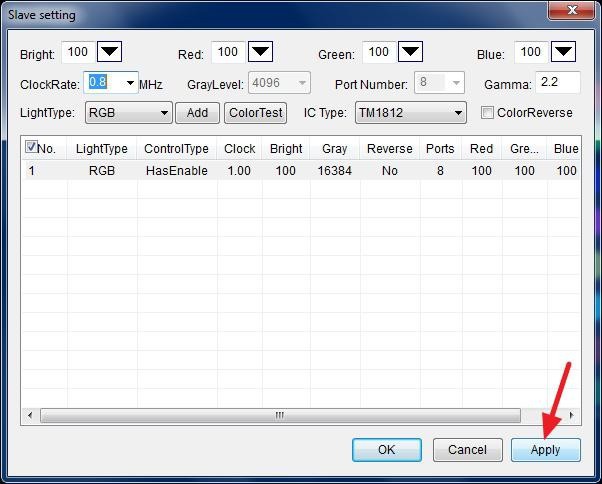

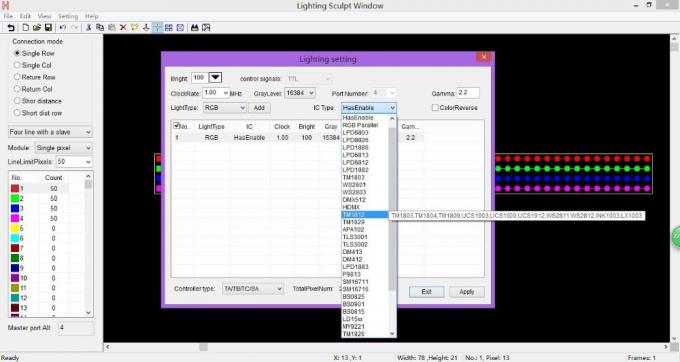

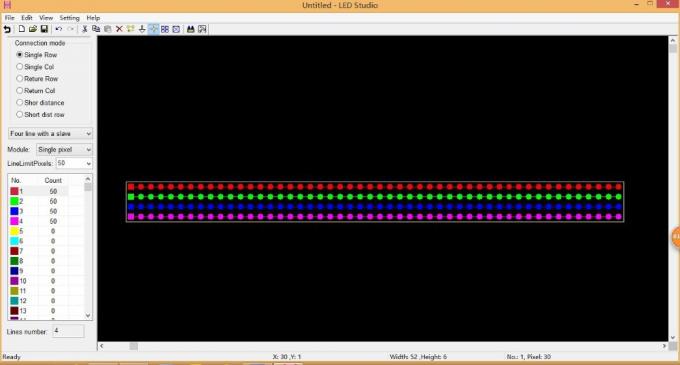

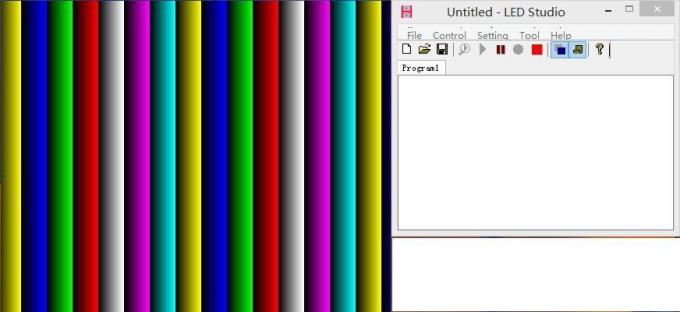

コンピュータに接続して,ソフトウェアは LED Studio または Madrix です.

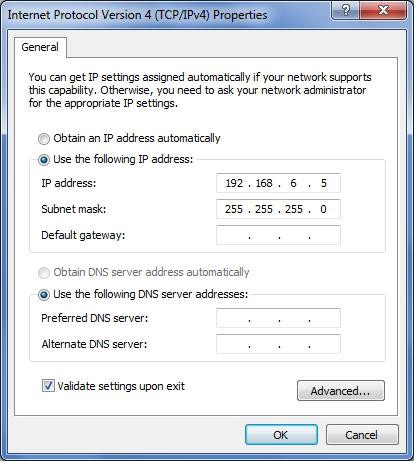

H802RA の IP アドレスを配分する
H802RAをコンピュータに接続するときに指定された番号が表示されます.
マドリックスを使用しているときにしか動作しません. コンピュータは,マドリックスを使用しているときにしか動作しません.

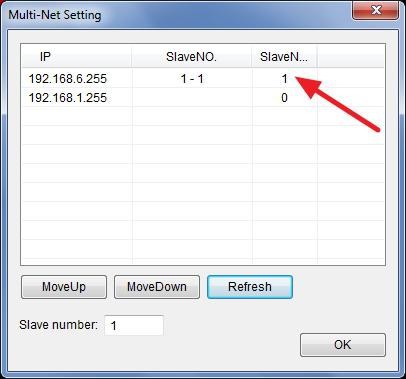

マドリックスを使用するときに完全に接続されているコントローラの数を設定するために使用されます.
TMまたはUCS DMX512ドライバチップのアドレスに使用される.各チップのチャネル番号を選択し,OKをクリックします.最大1024ピクセルに対応できます (1ピクセルには3または4チャネルが含まれます) 一回接続方法: GND,D-,D+,PI (アドレスライン) を GND,D-,D+,Click に接続して,OK をクリックすると,数秒後,ライトが白から緑に変わります.ライトを再開します.アドレスは更新されます..
増幅器/リピエーターを選択し,OKをクリックすると,H802RAは増幅器またはリピエーターとして設定されます.
7マドリックス設定

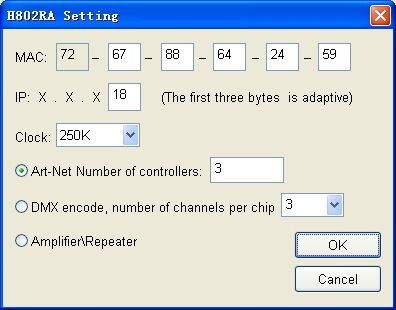

H802RAをコンピュータに接続し,LED Studioを開きます. 設定をクリックします. 制御数のArt-Net数を選択して,例えば3という数字を入力し,OKをクリックします.

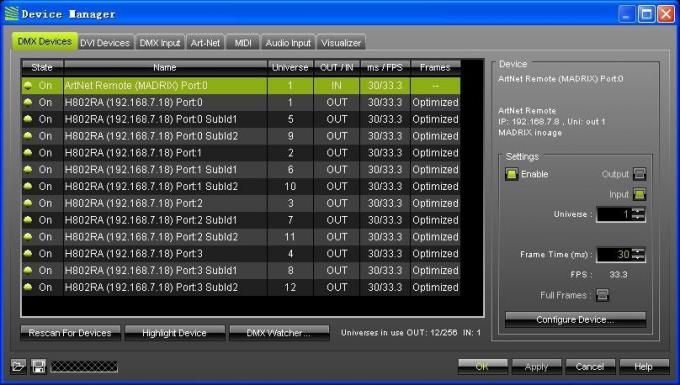

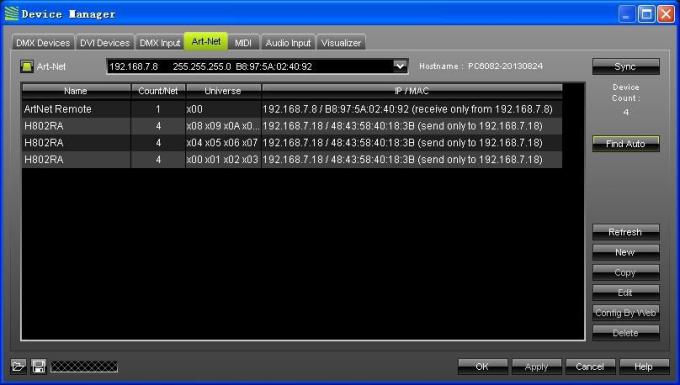

Madrix を開いて,F4を押して,デバイスマネージャーが表示され,Art-Netのラベルを選択し,Art-Netのオプションをチェックします.H802RAのIPアドレスを選択します.アートネットデバイスを見つけるために"自動検索"をクリックします..
DMX デバイスのラベルをクリックし,H802RA のすべての宇宙を選択し,右側の"有効化"オプションをチェックし,DMX 輸出を有効にするために"適用する"をクリックします.
8港の定義
GND CLK DAT D- D+
双線チップでは,GND,CLK,DATを接続する
シングルラインチップの場合,GND,DATを接続する
DMX512では,GND,D-,D+,アドレスラインを CLK に接続します
TM1926,TM1913,TM1914,TM1814では,GND,D+を接続する
9仕様
